Cavitación marina: causas, tipos y control
La cavitación es uno de los fenómenos más destructivos en propulsión marina: reduce el rendimiento hidrodinámico, compromete la integridad estructural de las palas, aumenta vibraciones y degrada el confort a bordo.
Entender cómo se origina y qué formas adopta sobre la pala es clave para diseñar y optimizar propulsores en entornos profesionales.
¿Qué es la cavitación?
Esta alteración se produce cuando la presión local en un fluido desciende hasta alcanzar la presión de vapor del líquido, provocando que el agua se transforme en gas y se formen cavidades o burbujas de vapor. La condición crítica teórica se alcanza cuando:
P_local ≤ P_vapor
A diferencia de la ebullición clásica, este es un proceso casi isotérmico: el agua «hierve» a temperatura ambiente exclusivamente porque la velocidad extrema del flujo hace caer la presión local por debajo de la presión de vapor, sin que intervenga el calor.
En las hélices, esta caída de presión se produce en la cara de succión (el dorso) por la fuerte aceleración del agua al pasar por el perfil. El verdadero problema no es la formación de burbujas, sino su colapso: al alcanzar zonas de mayor presión, implosionan violentamente y, cerca de la superficie, generan ondas de choque y microchorros (microjets) capaces de alcanzar miles de bares a escala microscópica.
Consecuencias principales:
La cavitación tiene importantes consecuencias sobre el rendimiento y la vida útil del sistema propulsivo. Las implosiones de las burbujas generan microimpactos que arrancan partículas de metal de la superficie de las palas, provocando el característico fenómeno de pitting o picado, que con el tiempo puede debilitar la hélice e incluso causar su rotura. Además, estas implosiones producen ruido estructural e irradiado de alta frecuencia, un aspecto especialmente crítico en embarcaciones donde el confort acústico o la baja firma sonora son prioritarios, como los buques militares o de investigación. Al mismo tiempo, el crecimiento y colapso continuos de las cavidades generan vibraciones que se transmiten al casco mediante fluctuaciones de presión, afectando al comportamiento dinámico de la embarcación. Si la cavitación persiste, también se produce una reducción del rendimiento propulsivo, ya que altera el flujo alrededor de la hélice y disminuye su capacidad para generar empuje de forma eficiente, pudiendo llegar al denominado thrust breakdown o pérdida significativa de empuje.
Tipos de cavitación marina
En propulsión naval, los principales tipos de cavitación se clasifican según su morfología y comportamiento sobre la pala. Existe también la cavitación gaseosa (liberación de gases disueltos en el agua de mar bajo caídas de presión), pero su poder erosivo es marginal frente a la de vapor y queda fuera del alcance de esta guía.
Cavitación por presión de vapor
Se trata de la forma más frecuente y también la más destructiva de cavitación en las hélices marinas. Este fenómeno aparece cuando la presión local del agua desciende por debajo de su presión de vapor, favoreciendo la formación de burbujas que posteriormente implosionan al alcanzar zonas de mayor presión. Dependiendo del punto de la pala donde se origine y de las condiciones de funcionamiento, puede manifestarse de distintas maneras, cada una con características y efectos específicos sobre el rendimiento, el nivel de vibraciones y la durabilidad de la hélice. Las cuatro formas más habituales son las siguientes.
Cavitación de lámina (sheet cavitation)
Aparece en el borde de ataque (leading edge) con ángulos de ataque no ideales, formando una película de vapor adherida con aspecto liso y brillante. Si el régimen es estable resulta tolerable; bajo inestabilidad, degenera en cavitación de nube.
Cavitación de burbuja (bubble cavitation)
Se forma en el dorso de la pala, en la zona de mayor espesor o curvatura, como burbujas individuales grandes que crecen y se contraen rápidamente. Es especialmente erosiva: la energía del colapso se concentra en puntos concretos y puede producir picaduras profundas.
Cavitación de nube (cloud cavitation)
Surge cuando una cavitación de lámina se vuelve inestable (p. ej., por variaciones en la estela del casco) y se rompe en una neblina de burbujas muy pequeñas. Su colapso colectivo es extremadamente erosivo.
Cavitación de vórtice (vortex cavitation)
Se genera en las puntas de las palas (tip vortex) o en el núcleo (hub vortex) por los remolinos que se desprenden en zonas de alta cizalladura. Es una de las principales fuentes de ruido irradiado; su peligrosidad depende de la intensidad del vórtice y de la proximidad del colapso a superficies sólidas.
Supercavitación
Es un régimen extremo en el que una única cavidad de vapor envuelve por completo el dorso de la pala. Frente a una hélice convencional supone una pérdida significativa de empuje y eficiencia, por lo que en aplicaciones estándar es indeseable. En cambio, por encima de 50 nudos se busca deliberadamente: la cavidad colapsa muy por detrás del borde de salida, evitando la erosión sobre el material. Requiere geometrías de pala especializadas y control estricto del régimen operativo.
Impacto de la cavitación en hélices marinas
Más allá de los daños visibles sobre la superficie de la hélice, la cavitación tiene un impacto directo en la eficiencia, la fiabilidad y los costes de operación del buque. A medida que la erosión deteriora el acabado de las palas, aumenta la resistencia hidrodinámica, obligando al motor a suministrar una mayor potencia para mantener la misma velocidad y, en consecuencia, incrementando el consumo de combustible. Solo en situaciones extremas, cuando una gran parte del dorso de la pala queda cubierta por vapor, se produce el denominado thrust breakdown, una pérdida significativa de empuje que compromete seriamente el rendimiento propulsivo.
Al mismo tiempo, el crecimiento y colapso continuo de las cavidades genera vibraciones y ruido que se transmiten tanto al agua como a la estructura del buque, afectando al confort de la tripulación y los pasajeros y aumentando la firma acústica en embarcaciones militares u oceanográficas. Además, las repetidas implosiones cerca de la superficie metálica provocan el característico pitting, arrancando material de las palas y favoreciendo la aparición de daños por fatiga que, con el tiempo, pueden comprometer la integridad estructural de la hélice.
En aplicaciones comerciales, offshore o militares, controlar la cavitación resulta esencial para mantener un elevado rendimiento propulsivo, reducir los costes de mantenimiento y prolongar la vida útil del sistema de propulsión.
Prevención y control mediante ingeniería avanzada

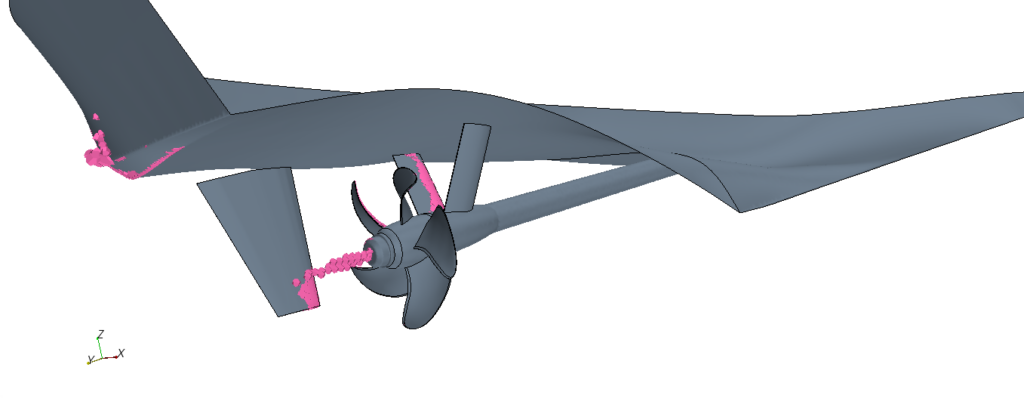

La mitigación de la cavitación requiere un enfoque integral que combine la optimización geométrica de los perfiles de la hélice, el control del régimen de giro, la correcta selección del diámetro y el paso y el empleo de materiales con alta resistencia a la erosión. La combinación de estos factores permite minimizar la aparición de zonas de baja presión y reducir el riesgo de daños durante la operación.En aplicaciones profesionales, el análisis mediante simulación CFD y modelización hidrodinámica avanzada permite identificar las zonas críticas de presión antes de la fabricación, optimizando el diseño de la hélice y reduciendo los riesgos operativos. En RICE, el estudio detallado del comportamiento del flujo en hélices marinas forma parte del proceso de ingeniería, garantizando soluciones adaptadas a condiciones reales de operación
Preguntas frecuentes sobre cavitación
¿Qué significa la cavitación?
Es el fenómeno físico que ocurre cuando la presión local del fluido cae hasta o por debajo de su presión de vapor, transformando el líquido en gas sin necesidad de calor. Al alcanzar zonas de mayor presión, las burbujas implosionan violentamente y producen ondas de choque, ruido, vibraciones y erosión sobre las superficies metálicas.
¿Cuál es la relación entre cavitación y presión de vapor?
La presión de vapor marca el umbral físico que desencadena el fenómeno. A diferencia de la ebullición clásica, la cavitación es un proceso casi isotérmico: el agua «hierve» a temperatura ambiente porque la velocidad extrema del flujo hace caer la presión local por debajo de la presión de vapor.
¿Cuáles son los principales tipos de cavitación?
En propulsión naval, este fenómeno se clasifica según su forma y ubicación sobre la pala: lámina (sheet), burbuja (bubble), nube (cloud) y vórtice, de punta (tip vortex) o de núcleo (hub vortex). En regímenes extremos aparece además la supercavitación.
¿Qué es la cavitación incipiente?
La cavitación incipiente es la fase inicial en la que se forman las primeras burbujas, justo cuando la presión mínima alcanza la presión de vapor. Suele requerir «puntos débiles» en el fluido (núcleos o nuclei: microburbujas de gas disueltas). Es clave en el diseño: en buques militares o de investigación se busca retrasar esta incepción al máximo para evitar ser detectados por el ruido.
¿Qué es la supercavitación?
Es un régimen extremo en el que una gran cavidad de vapor envuelve por completo el dorso de la pala. Aunque supone pérdida de empuje y eficiencia frente a una hélice convencional, por encima de 50 nudos ofrece una ventaja clave: la cavidad colapsa en la estela, evitando la erosión sobre la pala.
