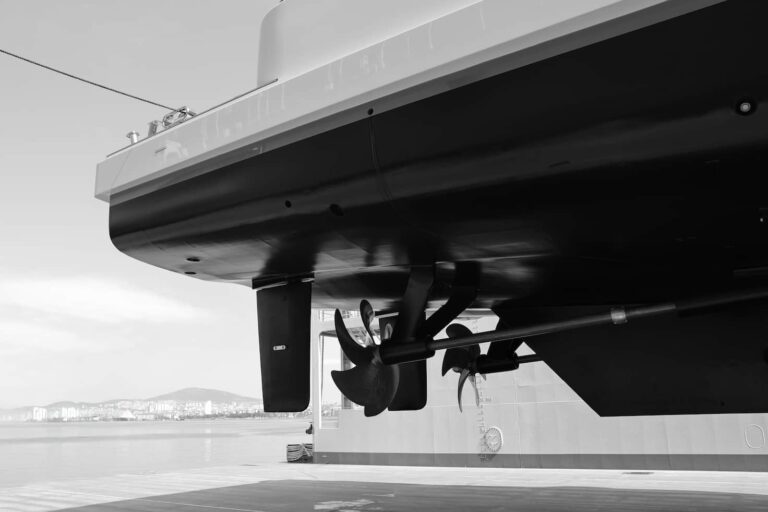

Eje de cola de un barco: desgaste, vibraciones y mantenimiento
La transmisión de potencia hasta la hélice depende de varios componentes que deben trabajar de forma coordinada. Entre ellos, el eje de cola de un barco cumple una función esencial y está directamente relacionado con los cojinetes, la bocina, los sellos y la propia hélice. Una holgura, un desgaste excesivo o una alineación incorrecta pueden provocar vibraciones, ruido y comprometer la fiabilidad del sistema propulsivo. En este artículo analizamos cómo identificar estos problemas, qué factores pueden provocar su deterioro y qué aspectos de la línea de ejes conviene revisar para determinar su origen y corregirlos adecuadamente.
¿Qué función tiene el eje de cola de un barco dentro del sistema propulsivo?
Dentro de la línea de ejes, este componente se encarga de transmitir el par hasta la hélice, haciendo posible que la potencia del sistema propulsivo se transforme finalmente en empuje. Para cumplir esta función, trabaja de forma conjunta con los cojinetes, la bocina, los sellos y los acoplamientos.
El correcto funcionamiento del eje de cola de un buque no depende, por tanto, únicamente del estado de la propia pieza. Su alineación, la distribución de las cargas y la integración con los demás componentes influyen directamente en el comportamiento y la fiabilidad de toda la línea propulsiva.
En RICE, este enfoque se aplica al diseño y suministro de líneas de ejes completas, desde la reductora hasta la hélice, incluyendo acoplamientos, cojinetes, bocinas, arbotantes y cierres. Así, cada elemento se estudia teniendo en cuenta su interacción con el resto del sistema.
¿Cómo saber si el eje de cola presenta desgaste o problemas?
Los primeros indicios suelen aparecer como cambios en el comportamiento habitual de la embarcación. Vibraciones que antes no existían, un aumento del ruido o un funcionamiento menos suave de la línea propulsiva pueden advertir de una anomalía que conviene investigar antes de que derive en un problema de mayor alcance.
Durante una inspección también pueden detectarse holguras, desgaste irregular de los cojinetes o problemas en sellos y cierres. En determinados casos, las temperaturas anormales o un desgaste localizado en los elementos de apoyo aportan información sobre cómo está trabajando el conjunto. También es importante prestar atención a cualquier cambio que aparezca después de un impacto en la hélice, ya que los esfuerzos pueden transmitirse hacia el eje de cola del barco y otros componentes de la línea.
Sin embargo, una vibración o un ruido anormal no permiten identificar por sí solos qué elemento está fallando. El origen puede encontrarse en el eje, pero también en la alineación, los cojinetes, la hélice o los apoyos. Por eso, el diagnóstico debe considerar la línea de ejes como un sistema y relacionar los diferentes síntomas antes de decidir dónde intervenir.
RICE cuenta con capacidad para realizar mediciones de vibraciones y ruido, además de validar el comportamiento del sistema durante pruebas de mar. Estas mediciones permiten analizar cómo responde la propulsión en condiciones reales de operación y ayudan a localizar el origen de las anomalías detectadas.
¿Por qué aparecen vibraciones en el eje de cola de un barco ?
Una línea de ejes necesita mantener unas condiciones adecuadas de alineación y apoyo para trabajar de forma estable. Cuando estas condiciones cambian, pueden aparecer vibraciones. Una desalineación, por ejemplo, modifica el reparto de cargas entre los cojinetes, mientras que un desgaste excesivo, una holgura o un problema en los apoyos puede alterar el movimiento del eje durante la rotación.
Otras excitaciones llegan desde la propia hélice. Si está deformada o desequilibrada, las fuerzas que genera dejan de distribuirse de manera uniforme y se transmiten a la línea. Los daños posteriores a un impacto, la cavitación o determinadas condiciones hidrodinámicas de funcionamiento también pueden producir cargas variables que terminan manifestándose como vibraciones en el eje de cola del barco.
Precisamente por esta transmisión de fuerzas, actuar directamente sobre el componente donde se percibe la vibración no siempre resuelve el problema. Antes de sustituir un cojinete o intervenir sobre el eje, es necesario determinar si la excitación procede de la alineación, los apoyos, la distribución de cargas o la hélice.
En RICE, estos factores se tienen en cuenta desde el propio diseño de la línea de ejes, buscando una correcta alineación y una distribución adecuada de las cargas que contribuya a reducir vibraciones y mantener un funcionamiento estable de la propulsión.
La alineación del eje de cola: clave para evitar desgaste y averías
La alineación de una línea de ejes no consiste únicamente en mantener sus componentes sobre una misma referencia geométrica. Lo importante es conseguir que la posición relativa de los ejes y sus apoyos permita repartir correctamente las cargas durante el funcionamiento de la propulsión.
Este reparto condiciona directamente el trabajo de los cojinetes. Si uno de ellos recibe una carga superior o inferior a la prevista, puede producirse un desgaste irregular y reducirse la fiabilidad del conjunto. Por ello, el cálculo debe considerar la disposición de los apoyos y la influencia que ejercen elementos como la reductora y la hélice sobre el comportamiento de la línea.
Una alineación inadecuada puede generar cargas no previstas, acelerar el desgaste de determinados componentes y favorecer la aparición de vibraciones. En el eje de cola de un barco, por tanto, la alineación debe analizarse teniendo en cuenta las condiciones de funcionamiento del sistema completo y no como una característica aislada del propio eje.
En RICE, el cálculo de alineación forma parte del diseño y la validación de la línea propulsiva. Las cargas obtenidas mediante este análisis se utilizan, entre otros aspectos, para el dimensionamiento de los bujes, relacionando así la posición de la línea, las cargas sobre los apoyos y las características de los componentes que deben soportarlas.
Cojinetes, bocina y sellos: qué revisar junto al eje de cola
El estado del eje está directamente relacionado con los componentes que lo soportan, guían y garantizan la estanqueidad de la línea. Por eso, cuando aparece desgaste, holgura o un funcionamiento anómalo, la revisión debe extenderse a cojinetes, bujes, bocina y sistemas de sellado antes de determinar qué intervención es necesaria.
Cojinetes y bujes
Los cojinetes y bujes proporcionan apoyo al eje y permiten mantener su posición durante el funcionamiento. Su inspección debe comprobar posibles holguras, desgaste y el estado de las superficies de contacto, pero también cómo se están distribuyendo las cargas entre los diferentes apoyos.
Un desgaste localizado, por ejemplo, puede indicar que un cojinete no está trabajando en las condiciones previstas. Por ello, su estado debe valorarse en relación con la alineación de la línea y las cargas que recibe durante la operación.
Bocina
La bocina se integra en la línea de ejes y aloja los bujes encargados de soportar y guiar el eje. Su configuración debe ser compatible con las características del conjunto para mantener unas condiciones adecuadas de apoyo.
RICE suministra bocinas completas, integrando los bujes y demás elementos necesarios de acuerdo con las características de la línea propulsiva.
Sellos y cierres
La revisión debe incluir también la estanqueidad y el estado de los sellos y cierres. La presencia de fugas, desgaste o deterioro puede advertir de un problema en el sistema de sellado o estar relacionada con otras anomalías de la línea.
En definitiva, una incidencia localizada en el eje de cola de un buque puede requerir comprobar varios componentes asociados. Analizarlos conjuntamente permite conocer mejor el alcance del problema antes de decidir si es necesario reparar, ajustar o sustituir alguno de ellos.
¿Puede una hélice provocar problemas en el eje de cola de un barco?
Sí. La hélice es el punto en el que se genera el empuje, pero las fuerzas que actúan sobre ella también se transmiten hacia la línea de ejes. Por eso, su estado y sus condiciones de funcionamiento pueden influir directamente en las cargas que recibe el eje de cola del barco.
Una hélice deformada, con diferencias geométricas o desequilibrios entre sus palas puede generar fuerzas variables durante la rotación. Lo mismo puede ocurrir después de un impacto o ante fenómenos como la cavitación, que pueden producir excitaciones y favorecer un comportamiento irregular del conjunto. Incluso una hélice en buen estado puede generar problemas si su diseño no está correctamente adaptado a las condiciones reales de operación de la embarcación.
Por este motivo, cuando se investigan vibraciones o cargas anómalas en la línea de ejes, puede ser necesario ampliar el análisis al propulsor y estudiar también su comportamiento hidrodinámico. En nuestro artículo sobre la hélice de barco explicamos con más detalle cómo se integran la hélice, el cubo, el eje y el resto del sistema propulsivo.
En RICE, esta relación se tiene en cuenta en el diseño de hélices, buscando una distribución adecuada de las cargas, la reducción de vibraciones y un funcionamiento estable de la propulsión.
¿Qué revisar después de un golpe en la hélice o en la línea propulsiva?
Después de una varada o un accidente en la hélice de un barco, el daño visible no siempre refleja todo lo que ha ocurrido en el sistema propulsivo. Dependiendo de la intensidad y las características del golpe, los esfuerzos pueden haberse transmitido hacia la línea de ejes y afectar a elementos que, a simple vista, parecen estar en buen estado.
La revisión debe comenzar por la hélice y continuar, cuando el alcance del incidente lo justifique, con la comprobación de la rectitud y el estado del eje y de la alineación. También puede ser necesario inspeccionar cojinetes y bujes, bocina, sellos y acoplamientos para detectar posibles desplazamientos, holguras o daños asociados al impacto.
El comportamiento de la embarcación después del incidente aporta igualmente información relevante. La aparición de vibraciones, ruidos u otras diferencias respecto a las condiciones anteriores puede indicar que el golpe ha afectado a más de un componente.
El objetivo es determinar si el daño se limita a la pieza que recibió el impacto o si se han alterado las condiciones de funcionamiento del conjunto propulsivo. Esta evaluación permite definir el alcance real de la reparación y evitar que una anomalía no detectada termine provocando nuevos problemas durante la operación.
¿Cómo se diagnostican los problemas de una línea de ejes?
Determinar el origen de una anomalía en la línea de ejes requiere combinar la inspección de los componentes con mediciones y datos sobre el comportamiento real de la embarcación. No existe un procedimiento único: las comprobaciones necesarias dependerán de los síntomas observados, de la configuración de la propulsión y del historial del problema.
Conocer cuándo comenzaron las vibraciones, el ruido o cualquier cambio de funcionamiento y si coinciden con una reparación, una varada o un impacto ayuda a orientar el análisis. A partir de esta información pueden realizarse inspecciones de la hélice y de la línea de ejes, mediciones de holguras, comprobaciones de alineación o una revisión de las cargas que soportan los diferentes apoyos.
Cuando el problema lo requiere, el análisis de vibraciones permite estudiar la respuesta del sistema en distintas condiciones de funcionamiento. Las pruebas de mar pueden aportar además mediciones de vibración, ruido o potencia y relacionarlas con el comportamiento de la embarcación en condiciones reales. Comparar estos datos antes y después de una intervención también permite comprobar si se ha corregido la causa que originaba la anomalía.
RICE dispone de equipos para realizar mediciones de vibraciones, ruido y potencia y complementa estas capacidades con herramientas de análisis CFD y FEM en sus proyectos de ingeniería. De esta forma, el diagnóstico del eje de cola de un buque puede abordarse teniendo en cuenta tanto su comportamiento mecánico como su interacción con el resto del sistema propulsivo.
Reparar el eje o revisar el sistema completo: cómo decidir la intervención
Detectar desgaste en el eje no implica necesariamente que la solución sea repararlo o sustituirlo. Antes de intervenir es importante determinar qué ha provocado ese deterioro, especialmente cuando existen vibraciones o averías que se repiten con el tiempo.
En algunos casos, el problema puede limitarse a un desgaste localizado que se corrige durante las tareas de mantenimiento o a cojinetes y bujes que han quedado fuera de tolerancia. En otros, el deterioro puede ser consecuencia de una alineación incorrecta. Si esta es la causa, sustituir los componentes afectados sin corregir previamente la alineación puede hacer que vuelvan a trabajar en condiciones inadecuadas.
La intervención también cambia cuando existen daños derivados de un impacto o cuando el origen se encuentra en la hélice y las cargas que transmite hacia el eje de cola del barco. En estas situaciones puede ser necesario actuar sobre varios elementos para recuperar las condiciones adecuadas de funcionamiento.
Cuando los problemas son recurrentes o la configuración existente no permite corregirlos mediante ajustes o mantenimiento, puede ser necesario revisar e incluso rediseñar parte de la línea. La decisión debe partir, por tanto, de la causa del problema y no únicamente del componente en el que aparece el daño.
¿Cómo prevenir el desgaste prematuro del eje de cola?
La prevención comienza por conocer cómo evoluciona la línea de ejes durante su vida útil. Las inspecciones periódicas permiten controlar las holguras y el desgaste de cojinetes y bujes, además de comprobar el estado de la bocina, los sellos y otros elementos asociados antes de que una desviación termine afectando al funcionamiento del conjunto.
También es importante prestar atención a cualquier cambio respecto al comportamiento habitual. La aparición de nuevas vibraciones no debería asumirse como normal, especialmente si coincide con una intervención en la propulsión o con un impacto en la hélice. En estos casos puede ser necesario comprobar la alineación, revisar el estado del propulsor y valorar si han cambiado las condiciones de trabajo de la línea.
Cuando un mismo desgaste o avería se repite, el mantenimiento debe ir más allá de sustituir el componente afectado y buscar qué está provocando el problema. Del mismo modo, cualquier reparación o modificación relevante del sistema propulsivo debería considerar su posible influencia sobre el resto de la línea.
Este seguimiento preventivo permite detectar cambios en el eje de cola del barco y sus componentes asociados antes de que evolucionen hacia fallos capaces de afectar a varios elementos del tren propulsivo.
La línea de ejes como parte de la eficiencia y fiabilidad de la propulsión
La función de la línea de ejes no termina en conectar la reductora con la hélice. Su diseño debe permitir que la potencia llegue al propulsor de forma fiable, manteniendo unas condiciones adecuadas de alineación, apoyo y distribución de cargas durante la operación.
En una propulsión de barcos mecánica convencional, motor, reductora, línea de ejes y hélice forman una cadena en la que el comportamiento de cada elemento influye sobre el conjunto. Una correcta integración ayuda a minimizar vibraciones, evitar cargas inadecuadas sobre los apoyos y favorecer la durabilidad de cojinetes, bujes y otros componentes asociados.
Por ello, la eficiencia del sistema no debe analizarse únicamente desde la hélice o el motor. La fiabilidad mecánica de la transmisión y la capacidad de mantener unas condiciones de funcionamiento estables también forman parte del rendimiento global de la propulsión.
Este enfoque de conjunto está presente en los proyectos de RICE, donde el diseño y la validación de la línea de ejes se integran con el análisis del resto del sistema propulsivo para comprobar su comportamiento y reducir la aparición de problemas mecánicos y vibratorios durante la operación.
Diseño y revisión de líneas de ejes con RICE
RICE aborda el diseño y la revisión de líneas de ejes desde una perspectiva integral, teniendo en cuenta tanto las características de cada componente como su interacción con el resto del sistema propulsivo. La compañía desarrolla y suministra líneas completas de ejes de paso fijo a medida, desde la reductora hasta la hélice.
El diseño incluye los cálculos de alineación necesarios para determinar las condiciones de trabajo de la línea y la distribución de cargas sobre sus apoyos. A partir de estos análisis se dimensionan e integran elementos como ejes y acoplamientos, cojinetes y bujes, bocinas, sellos, cierres y arbotantes, considerando también su conexión con la hélice.
Esta capacidad se complementa con mediciones y análisis de vibraciones y ruido para estudiar problemas en instalaciones existentes y validar el comportamiento del conjunto. De este modo, los sistemas de propulsión de un barco pueden abordarse como una solución completa, combinando ingeniería mecánica con el diseño de hélices y el análisis de su interacción con la línea de ejes.
Si aparecen vibraciones, desgaste anormal, problemas de alineación o fallos recurrentes en el eje de cola del barco, contacta con RICE. Nuestro equipo puede analizar el comportamiento de la línea y del sistema propulsivo para identificar el origen del problema y determinar la intervención técnica más adecuada.
Preguntas frecuentes sobre el eje de cola de un barco
¿Qué es el eje de cola de un barco?
Es uno de los componentes de la línea de ejes encargado de transmitir el par hasta la hélice. Trabaja conjuntamente con cojinetes, bujes, bocina, sellos y otros elementos que permiten mantener el eje correctamente apoyado y alineado durante la operación.
¿Cómo saber si el eje de cola de un barco está desgastado?
Algunos indicios pueden ser la aparición de vibraciones o ruidos, holguras, desgaste irregular en cojinetes y bujes o un funcionamiento diferente al habitual. Estos síntomas no siempre significan que el problema esté en el propio eje, por lo que es necesario revisar la línea para determinar su origen.
¿Por qué vibra el eje de un barco?
Las vibraciones pueden estar relacionadas con una alineación incorrecta, holguras o desgaste en los apoyos, una distribución inadecuada de cargas o problemas en la hélice. La cavitación, un desequilibrio entre palas o los daños posteriores a un impacto también pueden generar excitaciones que se transmiten hacia la línea de ejes.
¿Qué pasa si el eje de cola está desalineado?
Una alineación inadecuada puede modificar las cargas que reciben los diferentes apoyos de la línea, favorecer la aparición de vibraciones y acelerar el desgaste de cojinetes, bujes y otros componentes. Si no se corrige la causa, los problemas pueden repetirse incluso después de sustituir las piezas afectadas.
¿Cada cuánto tiempo debe revisarse el eje de cola de un barco?
No existe un intervalo único aplicable a todas las embarcaciones. La periodicidad depende de la configuración del sistema, las condiciones de operación y el plan de mantenimiento establecido. También conviene realizar comprobaciones cuando aparecen vibraciones o desgastes anormales y después de impactos o intervenciones que puedan afectar a la línea de ejes.
¿Puede una hélice dañada afectar al eje de cola?
Sí. Una hélice deformada, desequilibrada o dañada puede generar cargas y vibraciones que se transmiten hacia el eje de cola de un buque. Después de un impacto importante puede ser necesario revisar tanto la hélice como la línea de ejes para comprobar si el funcionamiento del conjunto se ha visto afectado.
